Фотопривет из прошлого. Часть 2

Привет, читатель. В прошлой части фотопривета я рассказал о кое-какой мелочовке и небольшом простеньком фотоаппарате. Сегодня покажу более серьёзный аппарат, по сравнению с предыдущим. Затвор спускается, на слух механизмы вроде работают, но должным ли образом — весьма сомнительно.

Завтра я уже уезжаю, а плёнок новых нет и купить негде. Жаль, что подобные вещи забываются со временем. Поэтому проверить не выйдет в ближайшее время, но хотя бы купить плёнку надеюсь по приезду в Читу или Улан-Удэ.

Итак, главный герой сегодня —

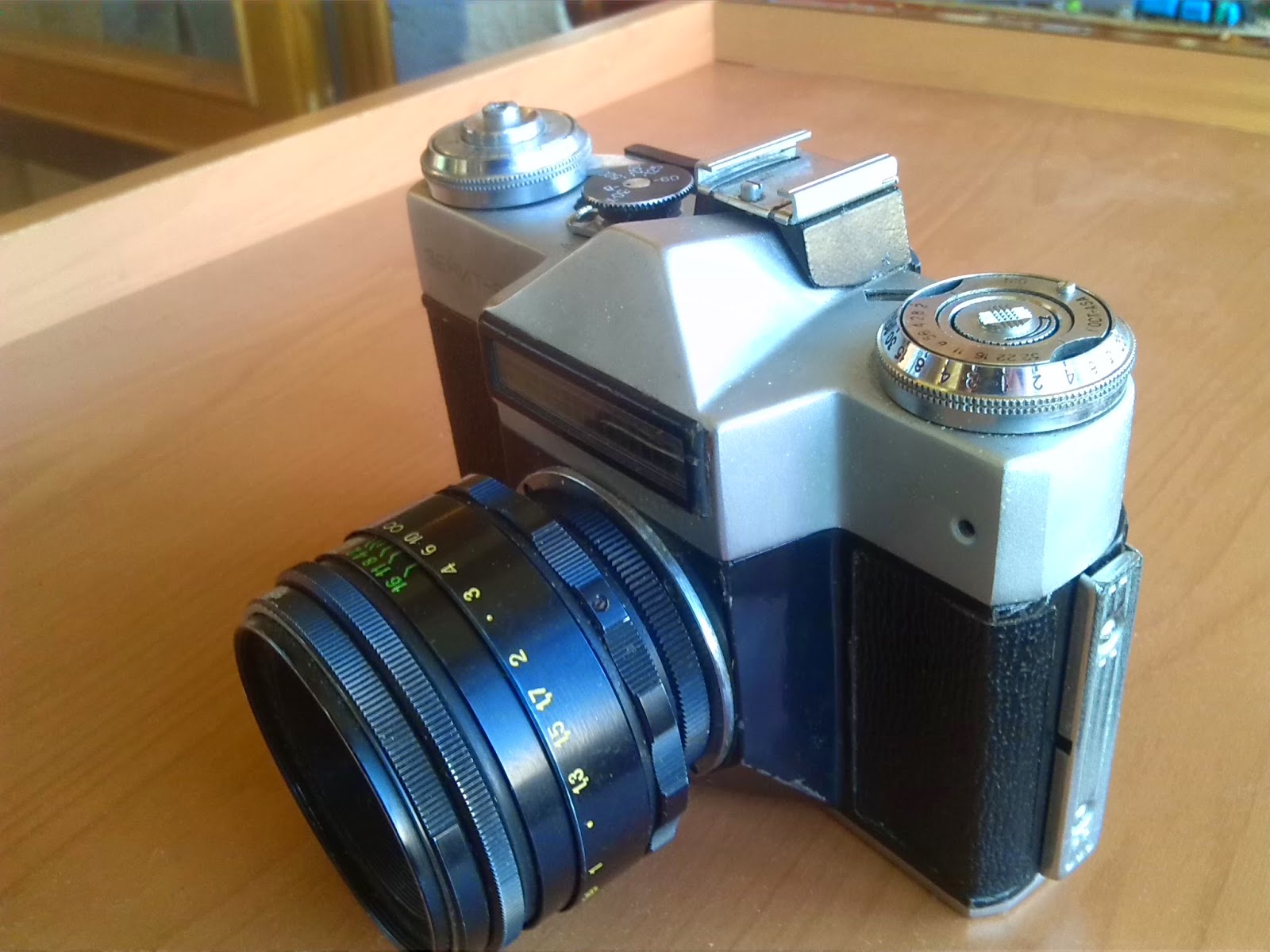

Зенит-Е

Самый массовый фотоаппарат, использовавшийся в СССР: всего их выпущено больше 8 миллионов штук, это мировой рекорд среди однообъективных зеркалок. Выпускался на Красногорском механическом заводе и уже знакомом БелОМО.

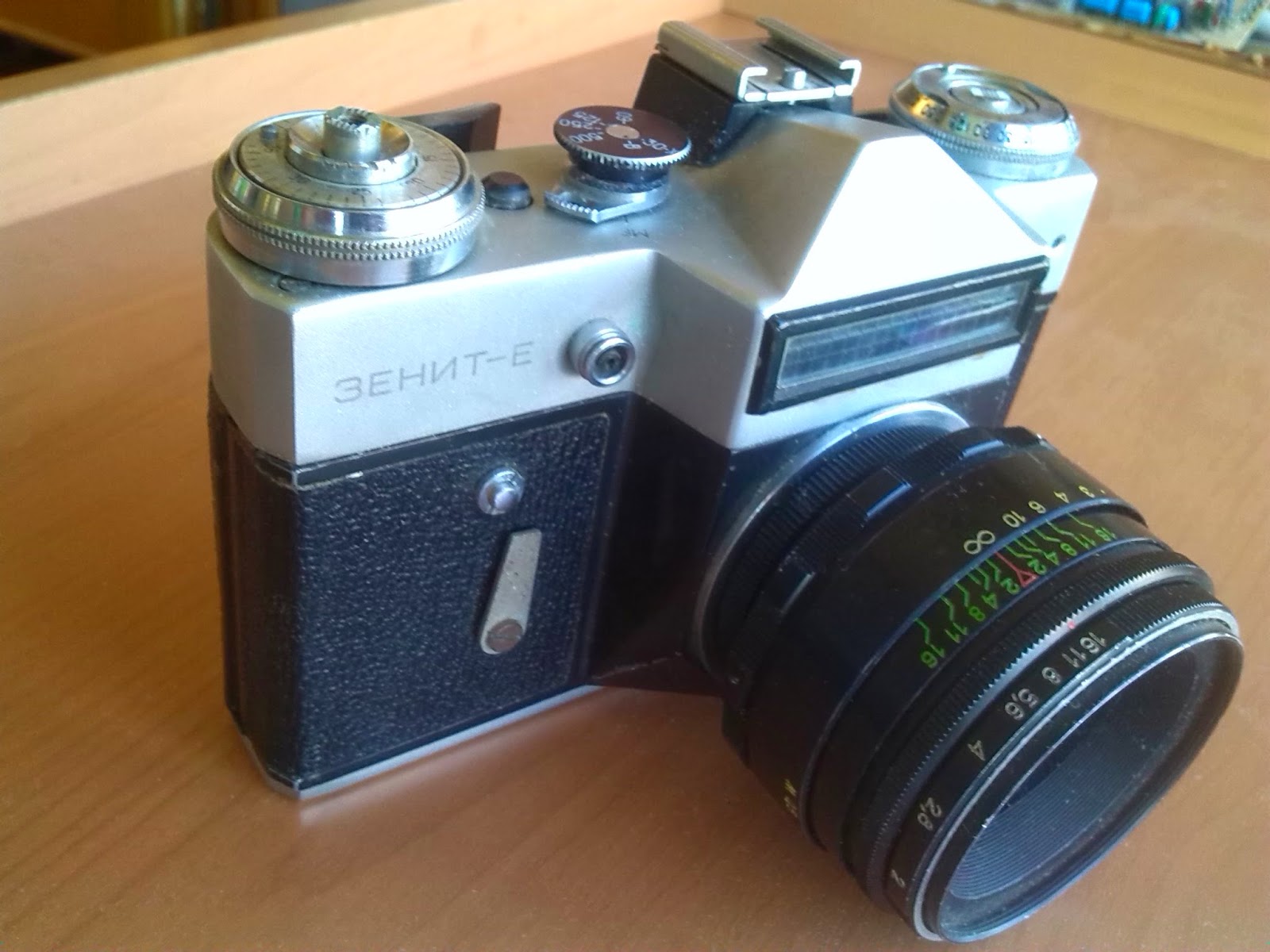

Рядом с надписью «Зенит-Е» расположен синхроконтакт. Поскольку т.н. башмак сверху — «холодный» (т.е. только для крепления вспышки, без каких-либо контактов), сами выспышки соединялись с фотоаппаратом именно при помощи этого разъёма и срабатывали в зависимости от положения специального регулятора упреждения синхронизации. Он находится под регулировкой выдержки на верхней части.
Он имеет два положения — MF и X. Первый режим выбирается в том случае, если при съёмке используется магниевая вспышка. В режиме M вспышка срабатывает на 20-25 миллисекунд раньше спуска затвора для того, чтобы магний успел набрать максимальную яркость при сгорании. В положении F упреждение составляло около 5 миллисекунд. Режим X предназначен для ксеноновых вспышек. Сама вспышка при этом срабатывала в момент полного открытия затвора.
Я не понял почему буквы MF находятся рядом. Как тогда переключиться на M или F и как в таком случае определялось время упреждения синхронизации?
Как ты уже увидел, фотик со своим экспонометром. Параметры находятся слева. Полугруглые вырезы внутри отображают светочувствительность плёнки. Выставляешь чувствительность своей и дальше смотришь на значение диафрагмы (регулируется последним кольцом этого объектива). Выставляется это значение на внутренней шкале. Внешней крутилкой регулируется положение специального указателя светочувствительности в полукруглом прзрачном окошке (чуть правее). Его надо выставить так, чтобы кольцо на его конце находилось над стрелкой, которая как раз и реагирует на свет. В итоге снова смотришь на регулятор и выставляешь выдержку на то значение, на которое указало текущее значение диафрагмы.
На задней стороне, рядом с глазком видоискателя, находится надпись ДТО №3. Данный фотоаппарат использовался в местном детском творческом объединении №3, а тамошние умельцы выгравировали эту надпись чтобы фотик не терялся. Бывший владелец этого фотоаппарата и того самого кружка некий Яхов, имя и отчество нами забылось. В данный момент он работает корреспондентом в местной газетёнке Горняк. Эта газета принадлежит, насколько мне известно, нашему ППГХО и печатаются там статьи о тяжёлых трудовых буднях рабочих.
Вероятно, в нашем ДТО №3 был кружок юных фотографов или же аппарат использовался для собственных нужд.

Судя по фотографии из Википедии, можно сказать, что данный экземпляр выпущен на БелОМО, а это где-то между 1973 и 1986 годом.
Задняя крышка несъёмная. Открывается легко — на левом торце есть специальный язычок, подняв который мы можем засветить плёнку. Чем-то напоминает шпингалет, но механизм здесь немного иной.
Открыв крышку видим, что как в Агате из прошлой части здесь не получится вставить две кассеты. Слева вставляется плёнка, а справа она наматывается на вал и скручивается по ходу съёмки уже на него. Когда плёнка кончалась, её необходимо было отмотать обратно в собственную кассету.
На самой крышке с внутренней стороны расположен прижимной столик.

Затвор — шторный, он же фокальный. Прочесть о нём можно здесь.

При спуске затвора механизмы клинят: зеркало поднимается не до конца и затвор задерживается. Т.е. на ручной выдержке фактически затвор не открывается при нажатии на кнопку спуска. Вероятнее всего, это взаимосвязано умирающим механизмом спуска затвора. Внутри уже всё порядком подржавело.

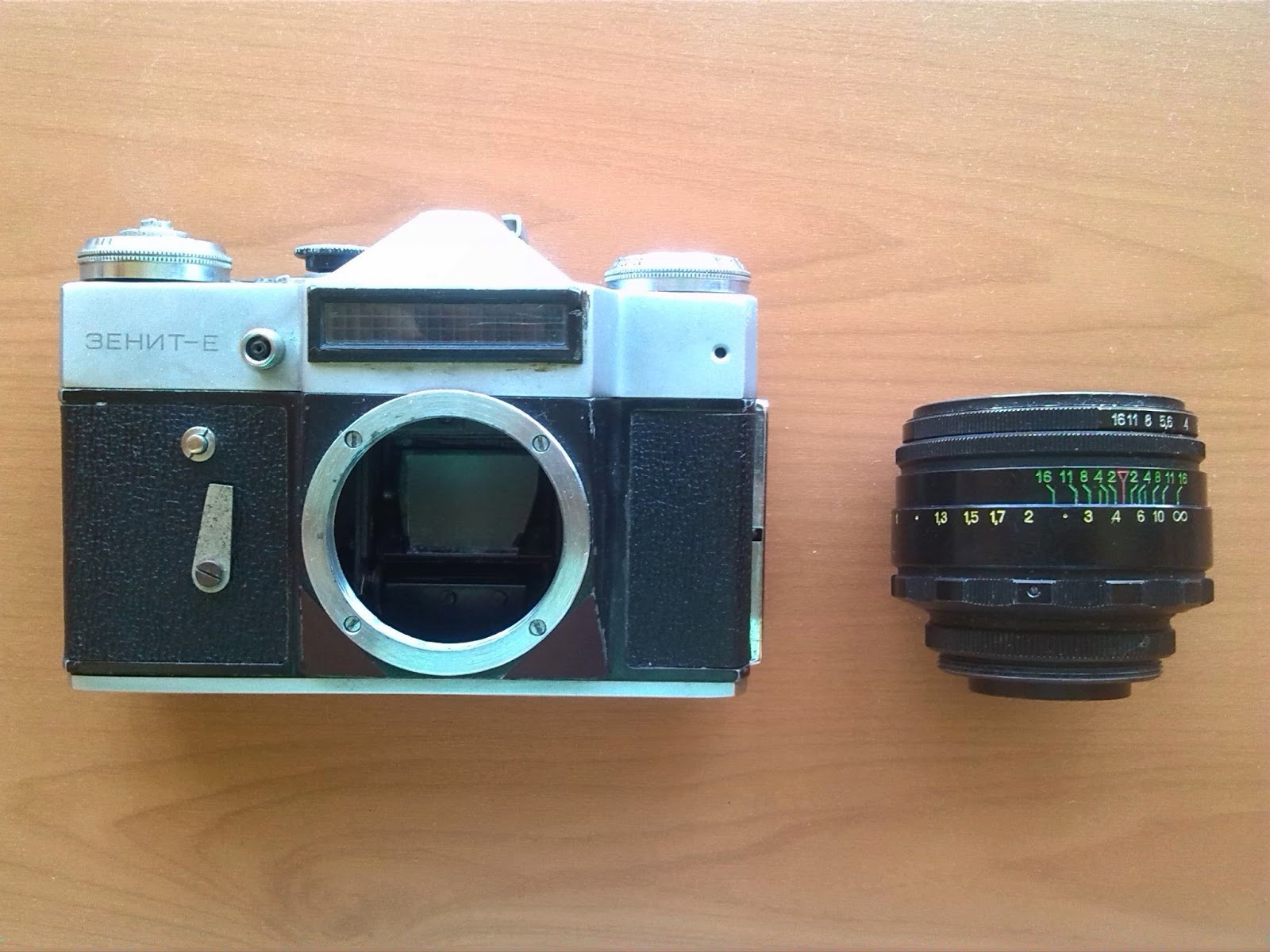

Резьбовое соединение под объектив — М42. Сам объектив — Гелиос 44-2.
Хранится этот девайс вот так. Вторая часть кожуха где-то когда-то кем-то утеряна.

А первая — не похоже, что вообще от него. И та сломана. Это уже последствие грубого хранения в последние годы. В любом случае, если бы не этот кусок, фотик мог бы быть в намного более худшем состоянии.

Третья часть
Четвёртая часть

Фотопривет из прошлого. Часть 1

У отца есть одна замечательная старая коробка. Вообще, не одна, но интересует конкретно эта. В ней, как ни странно, хранится кое-какой хлам и документы из какого-то прошлого. А ещё немного фотоштук. Про эти фотоштуки я и хочу вам рассказать в данном посте.

Я не знаю ничего о них: ни откуда они взялись, ни кто ими пользовался, ни их степень убитости или рабочести. Поэтому я буду описывать лишь их внешний вид, в каком виде это сохранилось, и краткую информацию из открытых источников. Жаль. Мне самому было бы интересно рассказать историю каждого из представленных фотоаппаратов.

Прошу прощения за качество фотографий: было совершенно не на что фотать, кроме как на мобильник. Я хоть и нищебродствую, зато твёрдо убеждён: лучше показать реальную вещь любым способом, чем показать красивые картинки из интернетов.

Начну с небольших вещиц.

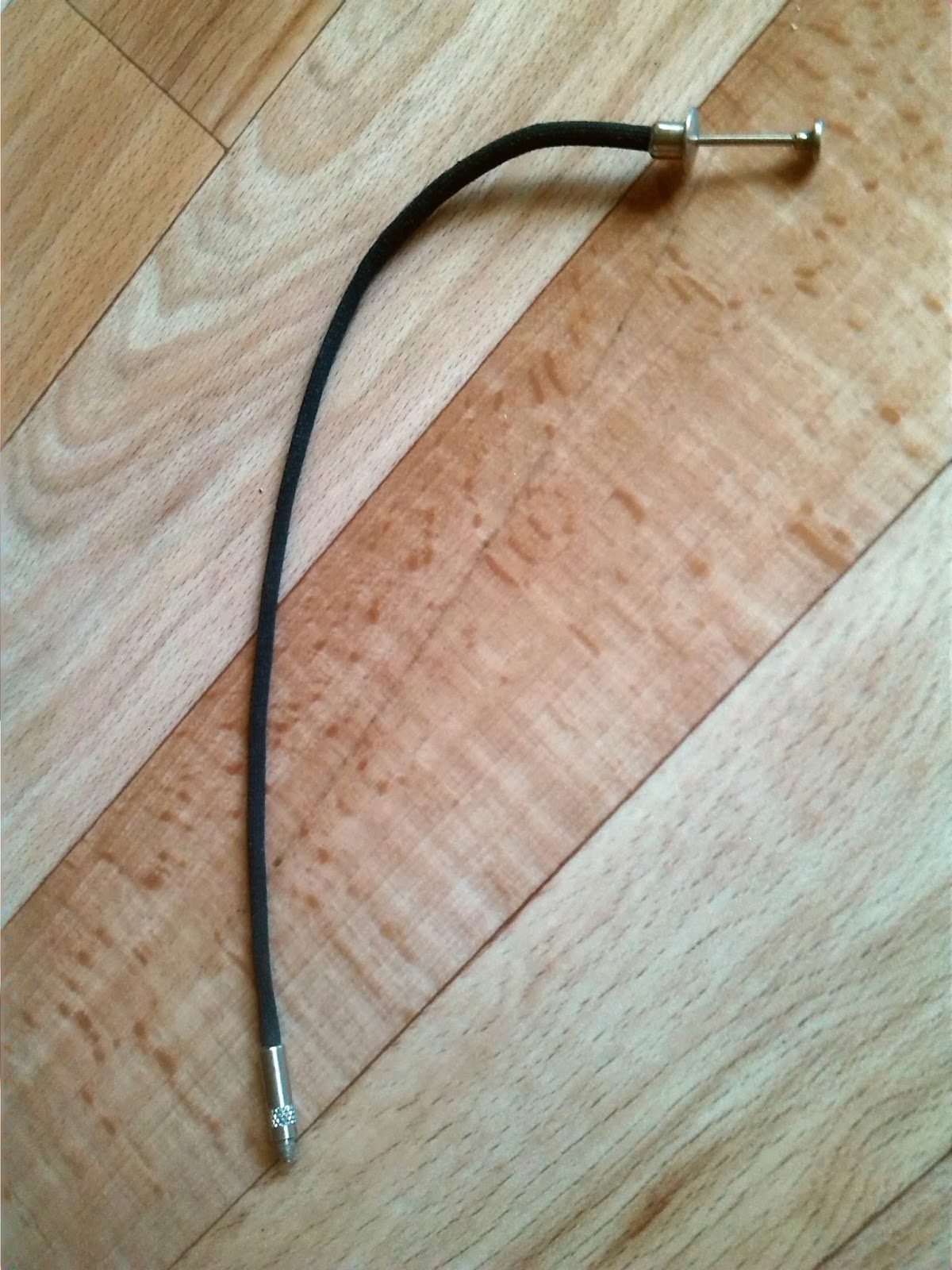

Спусковой тросик

Предназначен для дистанционного спуска затвора, чтобы избежать тряски или смещения фотоаппарата в этот момент.
Один его конец вкручивается в кнопку спуска затвора (в ней есть специальное отверстие с резьбой, дальше по фотографиям увидите). На другой конец фотограф давит и тросик с другого конца изнутри нажимает кнопку спуска затвора.

Не сказал бы, что он очень гибкий, зато весьма крепкий и до сих пор целый. В тканевой оплётке, концы металлические, что внутри — сказать сложно. Смазать бы его изнутри как-нибудь, а то вяло назад отпружинивает…

Экспоно́метр

Модель доподленно неизвестна, но девайс очень, очень похож на «Ленинград-8».

Предназначен он для того, чтобы грамотно подобрать параметры съёмки (экспозицию, число диафрагмы) через измерение освещённости сцены или яркости объекта. Подробнее об этих способах замеров можно прочесть в Википедии по ссылке в подзаголовке.

Данный экспонометр — внешний фотоэлектрический селеновый. Внешний — потому что бывают и встроенные в фотоаппарат (такой будет дальше по тексту) и ещё несколько других видов.

Сейчас, естественно, такие устройства уже должны лежать в музеях или где-то в небытии. Но в своё время, а это 70-90-е годы, экспонометры были если не необходимыми вещицами, то по крайней мере чрезвычайно полезными.

Вкратце, принцип работы таков. С одного торца стенка прозрачна (это передняя часть), а за ней — светочувствительная панель, покрытая селеном. В зависимости от освещения этот селеновый сенсор генерирует разное количество электричества. Разумеется, заряд чрезвычайно мал даже при ослепительном освещении и врядли с чем-то сопоставим, но его вполне достаточно.

По большому счёту, на этот ток и реагирует стрелка экспонометра. А дальше то число красного цвета, на которое стрелка указала, выставляется на круглой шкале и таким образом высчитываются нужные параметры. Полученные в результате таких манимуляций данные выставляются на фотоаппарате. Я пользоваться экспонометром не умею, а научить некому, поэтому точнее не расскажу 🙂

Положение сенсора регулируется специальным ползунком сбоку (с левого боку; на фотографии выше — на правом боку — регулировка положения заглушки сенсора).

Объектив Индустар-50У

По умолчанию он предназначен для фотоувеличителей (приставка «У» как бы намекает). Однако его вполне можно и даже используют для макросъёмки. Например, вот здесь представлен обзор объектива с образцами снимков, сделанных на Nikon D40. Выглядит очень даже красиво.

Однако стоит отметить, что посадочная резба у него М39-я. Это доставит проблемы при установке на современные аппараты, без специальных колец-переходников не обойтись.

Внутри — 4 линзы и 6 лепестков диафрагмы.

Подробнее о нём можно прочитать также и здесь.

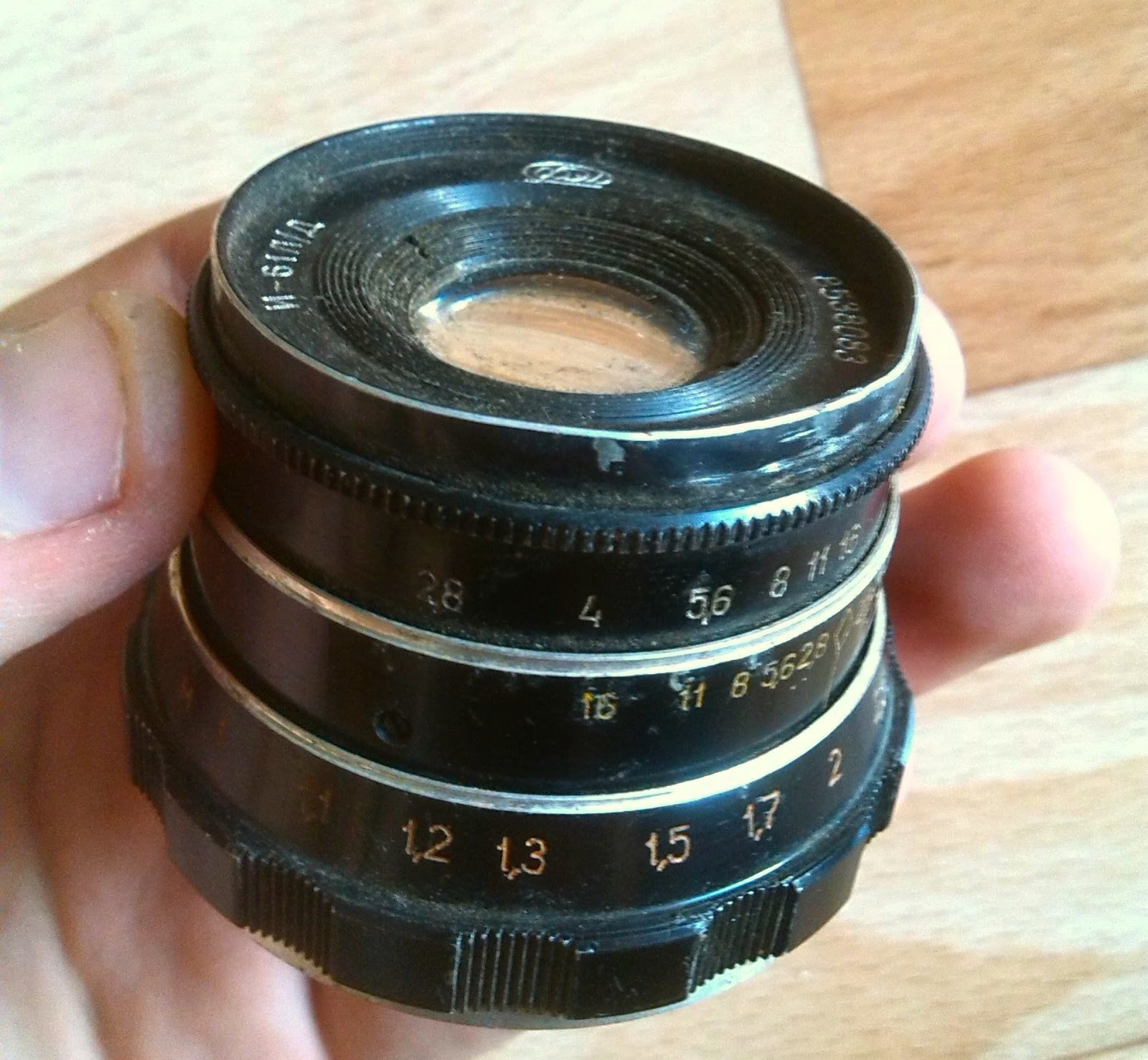

Объектив Индустар-61 Л/Д

Данный объектив, как и предыдущий, неплохо потрёпан: 50-ым я игрался в глубоком детстве, а этот нашёл отец на свалке, вроде тоже очень давно.

Если не ошибаюсь, он просто лежал где-то в семейных загашниках и вообще не использовался. Грязи на него налипло…

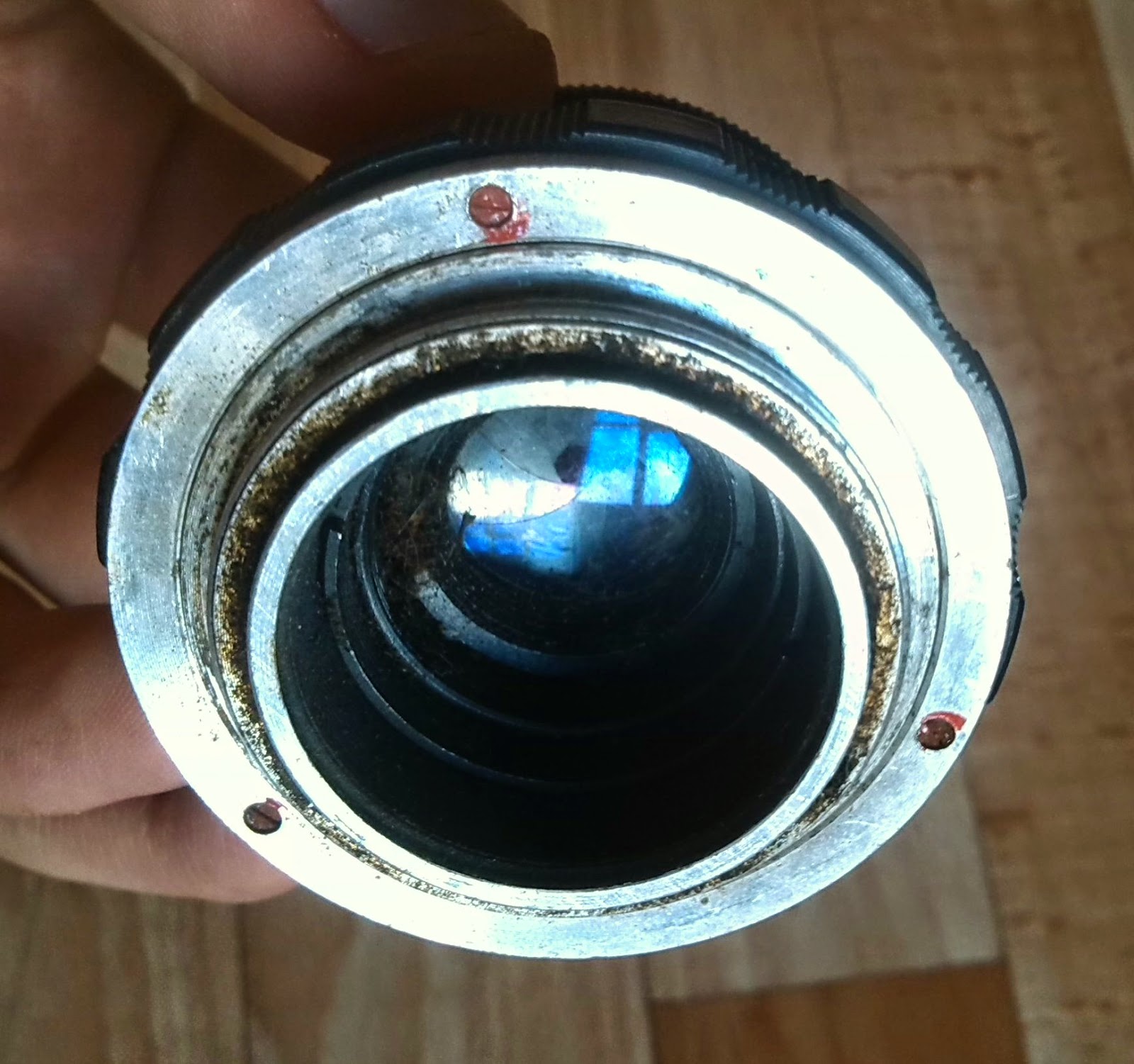

Элементы внутри аналогичны: 4 линзы и 6-лепестковая диафрагма. Резьба для посадки та же — М39.

Вот ещё некоторые подробности о нём.
Переходим к чему-то посерьёзней.

Агат-18К

Этот фотоаппарат был предназначен для новичков. Производился с 1984 по 1989 годы, стоил относительно недорого (19р. в 89г.), весит — всего ничего, как практически любой нынешний смартфон, да и размеры весьма схожи.

На крышке, которая закрывает объектив и кнопку затвора, написано «БелОМО» — Белорусское оптико-механическое объединение, там эти фотики и производились с 1984 по 1989 годы.
Объектив — несменный Индустар-104. Отличается тем, что диафрагма у него двухлепестковая (как так?), а выдержка не регулируется отдельно: значения выдержки фиксированы в зависимости от значения диафрагмы. Их можно посмотреть в Википедии по ссылке выше.
Не спрашивайте меня что делает саморез в кнопке затвора. Я не знаю откуда он там взялся, но его там быть никак не должно.

Буква «К» означает, что данная модель, в отличие от обычного Агат-18, подавала плёнку из собственной кассеты в другую, специальную кассету. Т.е. не надо было перематывать обратно всю плёнку в собственную кассету с вала, на который она наматывалась. Достаточно было извлечь вторую, куда она сматывалась после каждого кадра.

На фото выше смотрим на правую часть фотоаппарата. Справа в ней — пустая кассета для плёнки, она разборная. Слева — место для установки самой плёнки. Начало плёнки вставляется в вал болванки как обычно, сверху одевается металлический корпус и обе кассеты одновременно встают на свои места, при этом плёнка пропускается под специальным прижимным столиком (он посередине, откидной).

Убрав короткий саморез из кнопки обнаруживаем в ней отверстие, которое там располагается по умолчанию. Для чего оно необходимо я рассказывал в начале, про спусковой тросик. Он прекрасно сюда подходит, при нажатии слышен небольшой щелчок (чего почему-то не происходит без тросика при простом нажатии кнопки).

С одной стороны под небольшой крышечкой прячется т.н. горячий башмак. Думаю, для чего этот разъём нужен — объяснять не стоит.

На этом пока всё.
